Montage coupe circuit kzj 73 avec 2 batteries

2 participants

Aller en bas

Montage coupe circuit kzj 73 avec 2 batteries Empty Montage coupe circuit kzj 73 avec 2 batteries

Message  ToyBaroudeur'Team 2014-10-31, 18:49

hello
J'arrive un peu tard mais comme on dit....
Certains m'avais demandé d'expliquer pourquoi quand on installe un coupe circuit avec 2 batteries ca fonctionne pas.
J'ouvre un nouveau post plutot que d en reparler sur celui de Clem. Ca sera plus simple.

Explication en schéma :
C'est un schéma simplifié représentant la partie avant de mon kzj 73. Les autres sont similaires...

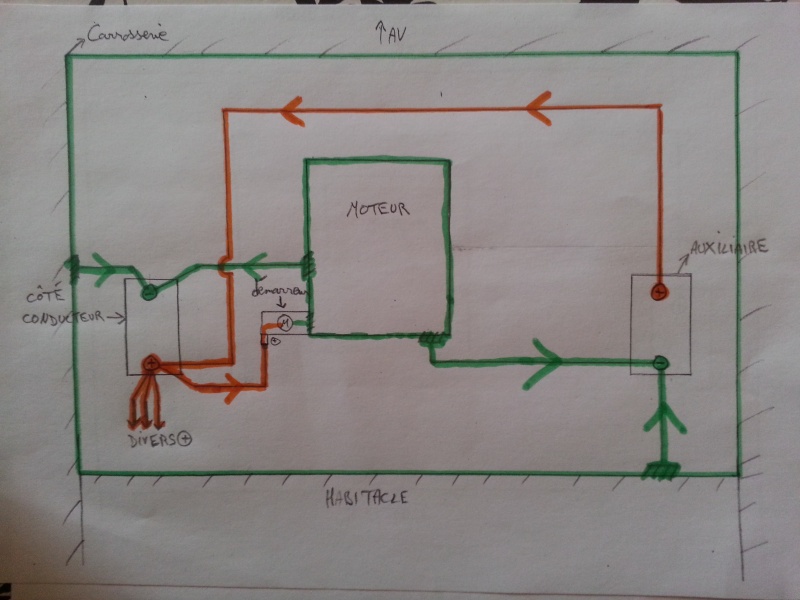

Donc les 2 batteries en parallèle. Montage origine. Le démarreur montre un exemple de consommateur.

Montage coupe circuit kzj 73 avec 2 batteries 210

Ensuite montage d'un coupe circuit de ce type comme a fait Clem sur le + batterie conducteur:

Montage coupe circuit kzj 73 avec 2 batteries Image_10

Montage coupe circuit kzj 73 avec 2 batteries Coupe-10

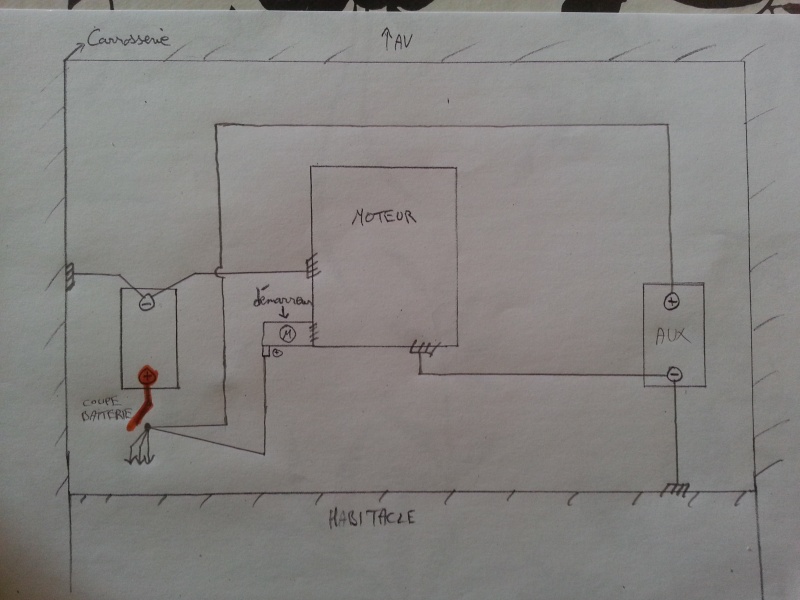

Ca donne ça.     La 1ère batterie est bien coupé.

Montage coupe circuit kzj 73 avec 2 batteries 411

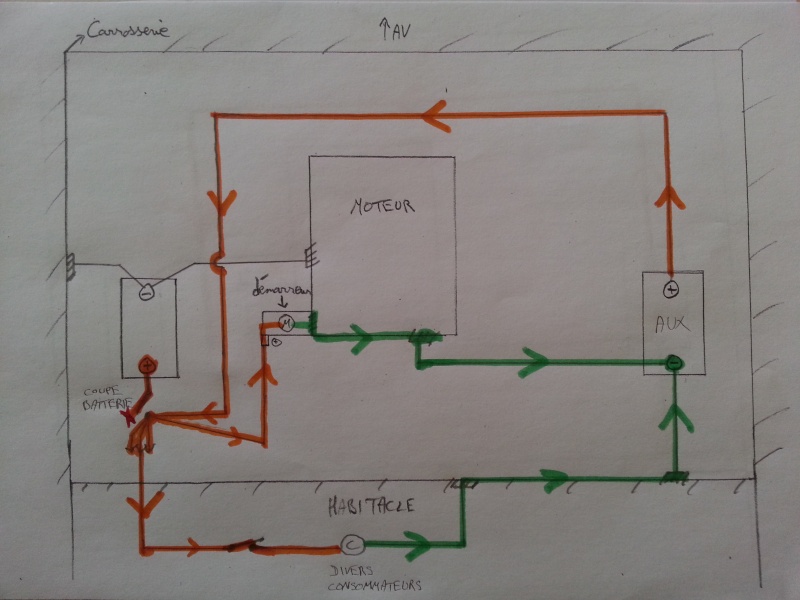

Mais voila pourquoi la 2ème réalimente tout le véhicule.

Montage coupe circuit kzj 73 avec 2 batteries 310

Maintenant la petite astuce pour coupé les 2. Il faut simplement déplacer la cosse de la 2ème batterie de l'autre côté de la mollette et le tour est joué !

Comme ceci : la batterie conducteur est bien coupée

La batterie passager est bien coupée aussi.

Montage coupe circuit kzj 73 avec 2 batteries 510

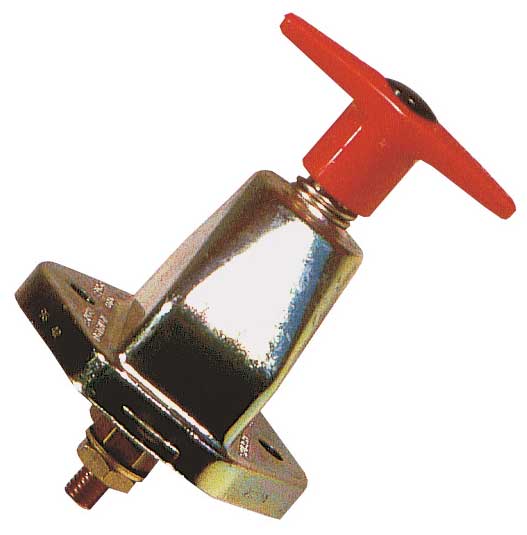

Maintenant un autre montage possible avec un coupe circuit a poigné. Ici le montage réalisé sur mon 4x4 avec le coupe circuit dans l'habitacle pour une question de faignantise !!  Twisted Evil

Montage coupe circuit kzj 73 avec 2 batteries Coupe-11

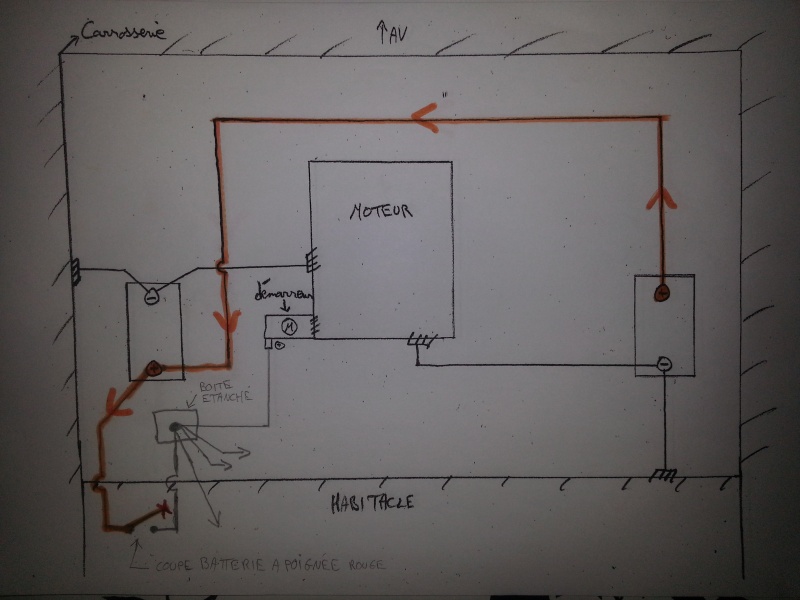

Le montage :

Montage coupe circuit kzj 73 avec 2 batteries 20141010

Et voila les copains !! En espérant que ça vous aidera.

Si il y a des questions ou que c'est mal expliqué faites le moi savoir a bientôt.

Bise Alex
ToyBaroudeur'Team
ToyBaroudeur'Team
Pro des chemins
Pro des chemins

Nombre de messages : 521
Age : 40
Localisation : Chatillon La Palud (01)
Date d'inscription : 09/05/2009

http://toybaroudeur.skyrock.com
